제품 상세 정보:
|
| 색상: | 푸르고 검습니다 | 크기: | 206 × 97 × 60 mm |
|---|---|---|---|
| 제품 이름: | 다기능 절차 교정부 | 모델 번호: | 빅터 26 |
| 포장 세부 사항: | 6pcs/카톤; 상자 크기 : 53*40.5*31cm | 정확성: | 0.01% 정확도 |
| 무게: | 대략 633G (배터리 포함) | 보호: | IP65 |
| 의사소통: | 하트 | ||
| 강조하다: | IP65 다기능 절차 Calibrator,24 볼트 다기능 절차 교정부,빅터 26 절차 교정부 |
||
24 볼트 루프 회로 IP65 다기능 프로세스 캘리브레이터 5자리 디스플레이

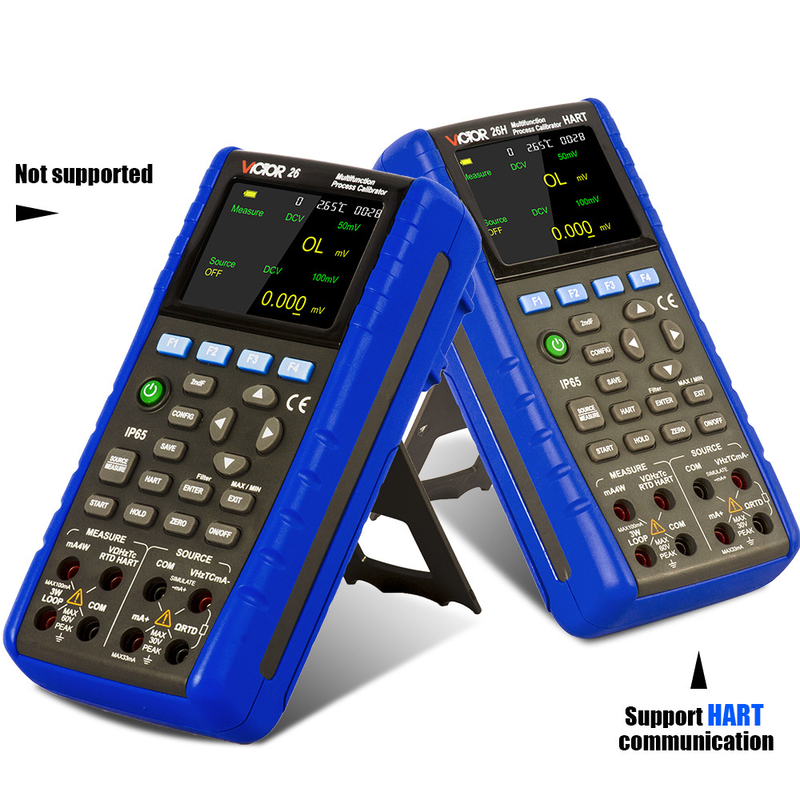

VICTOR26H 다기능 프로세스 캘리브레이터 HARTCommunication 정확도 0.01% 5자리 디스플레이 24V 루프 회로 IP65
HART 통신을 갖춘 다기능 프로세스 캘리브레이터
설명: 이것은 HART 타입과 Basic 타입의 다기능 프로세스 캘리브레이터 모두에 적용됩니다. HART 동작에 관한 그림은 HART 타입에만 적용될 수 있습니다.모든 설명과 예제는 HART 타입으로 만들어집니다..
1소개
다기능 프로세스 캘리브레이터 (단서로 캘리브레이터) 는 배터리 / 어댑터에 의해 가동되는 휴대용 캘리브레이터입니다.그리고 전기 패러칼리브레이터와 물리적 패러칼리브레이터를 측정하고 공급할 수 있습니다 (표 1 참조).
표 1. 소스 및 측정 기능 목록
|
측정 기능
출처 기능 |
DCV | DCI | OHM | FREQ | TC | 연구개발 | 펄스 | 압력 | 연락처 | ||
| 루프 오프 | 루프 ON | ||||||||||
| DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DCI | ------ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 램프 ON | × | × | × | × | × | × | × | × | × | × | |
| AUTO STEP ON | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| OHM | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| 펄스 | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| 연락처 | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| 연구개발 | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| 압력 | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
캘리브레이터는 다음의 특징을 처리합니다. 위에서 언급한 것을 기대하십시오.
모든 함수 상태는 HART 함수로 직접 입력할 수 있습니다 (HART 타입에서만)
측정 및 소싱이 동시에 작동 할 수 있습니다. 측정 정보와 산화 된 정보는 별도로 표시됩니다.
§ 열쌍 (TC) 입력/출력 단말기와 내부 프로세스 자동 온도 보상 참조 노드
수동 단계 공급, 자동 단계 및 램프 전류 공급
§ 모든 작업에서 실내 온도 모니터
측정/출력 온도 모니터 기능
측정/소스 mA% 표시
§ 측정 필터링 기능
§ 수동 측정 유지 기능
소스 된 압력 값 표시의 자동 유지 기능

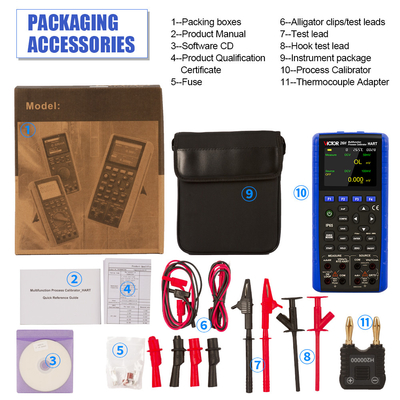

2.표준 액세서리
패키지에 아래 목록에 있는 모든 액세서리가 포함되어 있는지 확인합니다.제품을 구매한 판매자에게 가능한 한 빨리 문의하십시오.교체 부품을 주문하려면 매뉴얼의 15.3에서 교체 부품 목록을 참조하십시오.
한 쌍의 테스트 프로브 (H000000-00)
1 쌍의 산업 테스트 납 (H000001-00)
1 쌍 산업 시험 납 (H000002-00)
§ 한 쌍의 갈고리 테스트 프로브 (H000004-00)
§ 알리고터 클립 한 쌍
한 쌍의 악어 클립 (H010007-00)
한 세트 RTD 변환기 (H200000-00)
§ 사용 설명서 한 권
보증 증명서 한 장
§ 두 조각의 피지 튜브 (100mA/250V)
2개의 퓨즈 튜브 (50mA/250V)

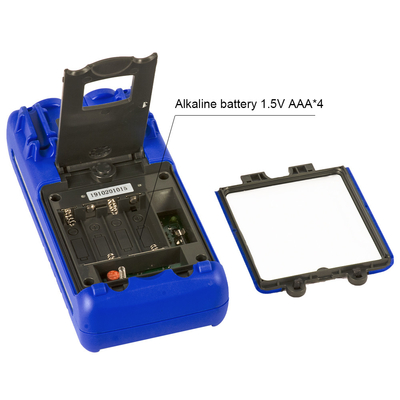

4개의 알칼리 배터리
한 가방
| 프로젝트 | 모델 성능 매개 변수 |
빅토르 26 | 빅토르 26H | |
| 출처 | DC 밀리볼트 | 범위 | -5mV 110mV | -5mV 110mV |
| 정확성= ±(% 설정 값 + 범위의 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 1uV | 1uV | ||
| DC 전압 | 범위 | -1V 11V | -1V 11V | |
| 정확성= ±(% 설정 값 + 범위의 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 10uV/0.1mV | 10uV/0.1mV | ||
| DC 전류 | 범위 | 0 ∼ 33mA | 0 ∼ 33mA | |
| 정확성= ±(% 설정 값 + 범위의 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 1uA | 1uA | ||
| 싱크 전류 | 범위 | 0 ∼ 33mA | 0 ∼ 33mA | |
| 정확성= ±(% 설정 값 + 범위의 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 1uA | 1uA | ||
| 외부 전력 공급 |
5V 28V | 5V 28V | ||
| 저항력 | 범위 | 0 4KΩ | 0 4KΩ | |
| 정확성= ±(% 설정 값 + 범위의 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 00.01Ω/0.1Ω | 00.01Ω/0.1Ω | ||
| 열쌍 | 범위 | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| 정확성 | 0.4°C | 0.4°C | ||
| 결의 | 0.1°C/1°C | 0.1°C/1°C | ||
| 연구개발 | 범위 | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| 정확성 | 0.2°C | 0.2°C | ||
| 결의 | 00.1°C | 00.1°C | ||
| 빈도 (Hz) |
범위 | 1Hz 110KHz | 1Hz 110KHz | |
| 정확성 | ±2단어 | ±2단어 | ||
| 결의 | 00.01Hz/1Hz/0.1KHz/2KHz | 00.01Hz/1Hz/0.1KHz/2KHz | ||
| 빈도 (CMP) | 범위 | 60~1200 CPM | 60~1200 CPM | |
| 정확성 | ±2단어 | ±2단어 | ||
| 결의 | 1CPM | 1CPM | ||
| 펄스 | 빈도 | 1Hz 10KHz | 1Hz 10KHz | |
| 범위 | 1 ¥100000cyc | 1 ¥100000cyc | ||
| 정확성 | ±2단어 | ±2단어 | ||
| 결의 | 1cyc | 1cyc | ||
| 스위치 | 범위 | 1Hz 110KHz | 1Hz 110KHz | |
| 정확성 | ±2 | ±2 | ||
| 결의 | 00.01Hz/1Hz/0.1KHz/2KHz | 00.01Hz/1Hz/0.1KHz/2KHz | ||
| 압력 | 범위 | 압력 모듈에 따라 | 압력 모듈에 따라 | |
| 정확성= ±(% 설정 값 + 범위의 %) |
압력 모듈에 따라 | 압력 모듈에 따라 | ||
| 결의 | 5자리 표시 | 5자리 표시 | ||
| 측정 | DC 밀리볼트 | 범위 | -5mV 550mV | -5mV 550mV |
| 정확성= ±(읽기 % + 범위 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 1uV/10uV | 1uV/10uV | ||
| DC 전압 | 범위 | -0.5 35V | -0.5 35V | |
| 정확성= ±(읽기 % + 범위 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 0.1mV/1mV | 0.1mV/1mV | ||
| DC 전류 | 범위 | -5 55mA | -5 55mA | |
| 정확성 ±(읽기 % + 범위 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 1uA | 1uA | ||
| 저항력 | 범위 | 0.5.5KΩ | 0.5.5KΩ | |
| 정확성= ±(읽기 % + 범위 %) |
00.01%+0.01% | 00.01%+0.01% | ||
| 결의 | 00.01Ω/0.1Ω | 00.01Ω/0.1Ω | ||
| 열쌍 | 범위 | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| 정확성 | 0.7°C | 0.7°C | ||
| 결의 | 0.1°C/1°C | 0.1°C/1°C | ||
| 연구개발 | 범위 | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| 정확성 | 0.4°C | 0.4°C | ||
| 결의 | 00.1°C | 00.1°C | ||
| 빈도 (Hz) |
범위 | 3Hz 50KHz | 3Hz 50KHz | |
| 정확성 | ±2단어 | ±2단어 | ||
| 결의 | 00.01Hz | 00.01Hz | ||
| 빈도 (CMP) | 범위 | 180~3000000 CPM | 180~3000000 CPM | |
| 정확성 | ±2단어 | ±2단어 | ||
| 결의 | 1CPM | 1CPM | ||
| 스위치 | 범위 | 닫/열 | 닫/열 | |
| 임계 | 200 ¥ 300Ω | 200 ¥ 300Ω | ||
| 압력 | 범위 | 압력 모듈에 따라 | 압력 모듈에 따라 | |
| 정확성= ±(읽기 % + 범위 %) |
압력 모듈에 따라 | 압력 모듈에 따라 | ||
| 결의 | 5자리 표시 | 5자리 표시 | ||
| 연속 피퍼 | 범위 | 0 500Ω | 0 500Ω | |
| 정확성 | ≤50Ω음 | ≤50Ω음 | ||
| 결의 | 0.01Ω | 0.01Ω | ||
| 루프 전원 공급 | 범위 | 24V | 24V | |
| 정확성 | ±10% | ±10% | ||
| 최대 전류 | 22mA | 22mA | ||
| HART | × | √ | ||
| 다른 기능 |
백라이트 | √ | √ | |
| 자동 전원 끄기 | √ | √ | ||
| 충전 기능 | √ | √ | ||
| 방 온도 표시 | √ | √ | ||
| 배터리 탐지 | √ | √ | ||
| 램프 신호 | √ | √ | ||
| 커뮤니케이션 기능 | RS232 일련 통신, 장치 드라이버 소프트웨어에 의해 원격 제어 장비를 실현할 수 있습니다. | RS232 일련 통신, 장치 드라이버 소프트웨어에 의해 원격 제어 장비를 실현할 수 있습니다. | ||
| 특징 | ||||
| 안전 | EN61010-1:2001 | EN61010-1:2001 | ||
| 전압을 견딜 수 있습니다 | 입력 및 출력 AC350V/1분 | 입력 및 출력 AC350V/1분 | ||
| 단열 | 입력과 출력 DC500V /50MΩ | 입력과 출력 DC500V /50MΩ | ||
| EMC | EN61326-1:2006 | EN61326-1:2006 | ||
| 인증 | CE | CE | ||
| 표시 | 3.2 TFT 스크린 | 3.2 TFT 스크린 | ||
| 전원 공급 | 4×1.5V AA 알칼리 배터리 | 4×1.5V AA 알칼리 배터리 | ||

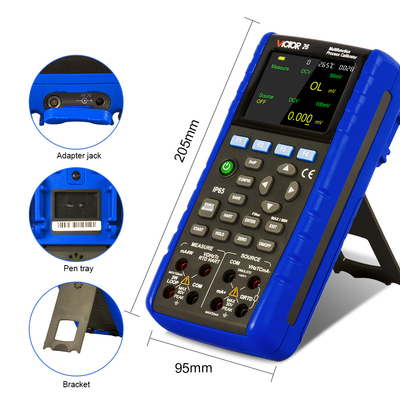

| 크기 | 206 × 97 × 60mm | 206 × 97 × 60mm | ||
| 무게 | 약 633g | 약 633g | ||
| 상자당 표준량 | 6개 | 6개 | ||
| 표준 상자 크기 | 530mm*405mm*310mm | 530mm*405mm*310mm | ||
| 표준 카튼 크로스 웨이스 | 120.6kg | 120.6kg | ||
